מתי כדאי להחליף את כבל בדיקת ה-RF שלכם? 7 סימני אזהרה
כבלי בדיקת RF הם רכיבים קריטיים בכל מערך מדידת מיקרוגל, אך הכבל שמחבר את המכשיר ל-DUT הוא לרוב האחרון שנחשד. כבל לא חייב להיות שבור כדי לגרום לבעיות — כיפוף חוזר, בלאי מחברים ולחץ מכני יכולים לשנות בהדרגה את הביצועים החשמליים שלו בזמן שהוא עדיין נראה ומרגיש תקין.
בעוד מהנדסים מכיילים באופן שגרתי VNAs, אנלייזרי ספקטרום וציוד בדיקה אחר, הכבלים המחברים בין המכשיר ל-DUT לעיתים מוזנחים. כיפוף חוזר, בלאי מחברים, לחץ מכני וטיפול לא נכון יכולים לשנות בהדרגה את הביצועים החשמליים של הכבל. הוא עשוי להיראות תקין לחלוטין בזמן שהוא מוסיף הפסד הכנסה, החזרה גרועה, שינויי פאזה או חוסר יציבות במדידה.
בתדרים גבוהים יותר, גם שינויים קטנים יחסית יכולים להיות משמעותיים. אז איך יודעים מתי כבל בדיקת RF צריך בדיקה — או החלפה?
7 סימני האזהרה — בקצרה
| # | סימן אזהרה | מה זה מעיד | בדיקה מהירה |
|---|---|---|---|
| 01 | מדידות לא יציבות | מאפיינים חשמליים משתנים כאשר הכבל מכופף | כופפו את הכבל בטווח העבודה הרגיל שלו תוך ניטור המדידה |
| 02 | עלייה בהפסד הכנסה | נזק למוליך, למחבר, או למעבר מחבר-לכבל | השוו למפרט הכבל או למדידת בסיס קודמת |
| 03 | שינויי פאזה בכיפוף | שינוי בגיאומטריית הדיאלקטרי או המוליך תחת כיפוף | צפו בעקומת הפאזה ב-VNA תוך כיפוף הכבל |
| 04 | מחבר רופף או פגום | בלאי בתבריג, במגעי המרכז או במשטחי הממשק | בדיקה חזותית ובדיקת מומנט הידוק תקין |
| 05 | כיפוף חד יותר מהרדיוס המינימלי | שינוי קבוע בגיאומטריה הפנימית של הכבל | השוו את הכיפוף לרדיוס הכיפוף המינימלי המוגדר בכבל |
| 06 | מעוך, מפותל או פגום מכנית | נזק מבני שלרוב אינו נראה מבחוץ | בדקו את האזור מיד מאחורי המחבר — נקודת העומס הגבוהה ביותר |
| 07 | אתם כבר לא סומכים עליו | בלאי מצטבר שפוגע באמון, גם ללא כשל ברור | הוציאו את הכבל מהמערכת ואפיינו אותו בנפרד |
פירוט סימני האזהרה
1. המדידות כבר לא ניתנות לשחזור

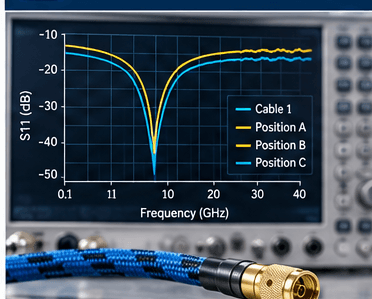

אחד הסימנים הברורים ביותר הוא יכולת שחזור מדידה גרועה — אתם מחברים את אותו DUT מספר פעמים ומקבלים תוצאות שונות במקצת, או פשוט מיקום מחדש של הכבל משנה את המדידה. לפני שחושדים ב-DUT או במכשיר, בדקו את הכבל.
כבל בדיקת RF איכותי אמור לשמור על מאפיינים חשמליים יציבים כאשר הוא מכופף בתוך תנאי ההפעלה שלו. ככל שהכבל מתיישן או ניזוק מכנית, כיפוף עלול להשפיע יותר ויותר על הפסד ההכנסה ומאפייני הפאזה שלו. בדיקה פשוטה: עקבו אחר המדידה תוך הזזה עדינה של הכבל בטווח העבודה הרגיל שלו.
2. הפסד ההכנסה עלה

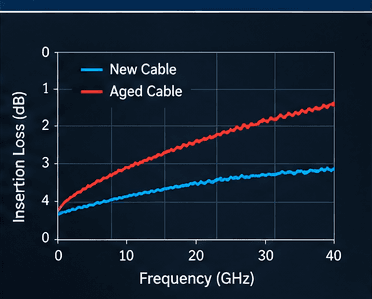

הפסד הכנסה עולה באופן טבעי עם התדר, אך הוא אמור להישאר עקבי באופן סביר עם מפרט הכבל ומדידות קודמות. נזק למבנה הכבל, למחברים או למעבר מחבר-לכבל יכול להגדיל את הנחתה. זה חשוב במיוחד בתדרי מיקרוגל וגלי מילימטר, שם כל שבריר דציבל משנה.
לדוגמה, כבל ה-MWX8 של Junkosha, המיועד למדידות VNA יציבות פאזה, מאופיין להפסד הכנסה של כ-1.75–2.1 dB (MWX821, אורך 635 מ"מ) — ערך שאמור להישאר יציב לאורך חיי הכבל. אפיון תקופתי של כבלי בדיקה בשימוש תכוף יכול לחשוף התדרדרות לפני שהיא משפיעה על תוצאות הבדיקה.
MWX821 מול MWX851 — השוואה מלאה

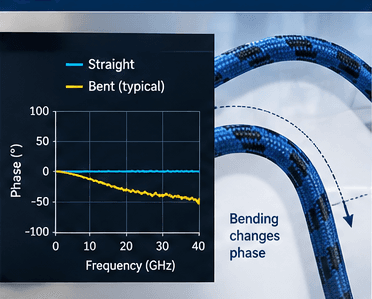

3. הפאזה משתנה כשהכבל מכופף
עבור מדידות רבות, הפסד הכנסה הוא רק חלק מהסיפור — יציבות פאזה יכולה להיות חשובה באותה מידה. כאשר כבל קואקסיאלי רגיל מכופף, היחס הפיזי והחשמלי בין המוליכים והדיאלקטרי עלול להשתנות מעט, מה שגורם לשינוי באורך החשמלי ולכן בפאזה.
ביישומים כמו מדידות VNA, מערכות תואמות-פאזה, מדידות אנטנה, בדיקות מכ"ם ואפיון מוליכים למחצה, יציבות פאזה גרועה עלולה להכניס אי-ודאות מדידה משמעותית. כלל אצבע שימושי: 1 ps של עיכוב שווה בדיוק 0.36° לכל 1 GHz — כלומר ככל שהתדר עולה, אותה סטייה פיזית מתורגמת לשגיאת פאזה גדולה יותר.
פיקושניות מול מעלות — המדריך המלא
4. המחבר רופף או פגום

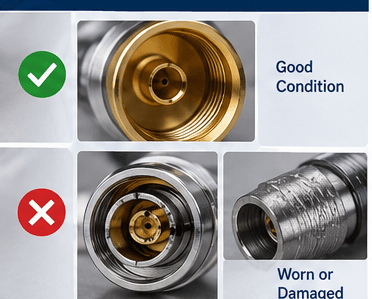

לעיתים קרובות, הרכיב הראשון שמתדרדר אינו הכבל עצמו — אלא המחבר. מחברי RF הם רכיבים מכניים מדויקים, ומחזורי הרכבה חוזרים גורמים לבלאי בתבריגים, במגעי המרכז, במוליכים החיצוניים ובמשטחי הממשק.
בדקו היטב תבריגים פגומים, גוף מחבר רופף, זיהום, מגעים כפופים או בלאי נראה לעין. מומנט ההידוק חשוב גם הוא — הידוק יתר עלול לפגוע בממשק המחבר, בעוד הידוק לא מספק עלול לגרום למגע חשמלי גרוע ולהחזרה מוחלשת. בתדרי מיקרוגל גבוהים, פגמים מכניים קטנים מאוד בממשק המחבר עשויים להשפיע באופן מדיד על ה-RF.

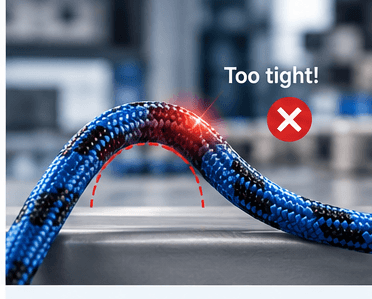

5. הכבל כופף חד מדי
לכל כבל RF יש רדיוס כיפוף מינימלי מוגדר. חריגה מגבול זה עלולה לשנות לצמיתות את הגיאומטריה הפנימית של הכבל, ולפגוע באימפדנס האופייני, בהפסד הכנסה, ב-VSWR, ביציבות פאזה, ביעילות המיגון ובאמינות המכנית.
לדוגמה, בסדרת ה-MWX2 הסטנדרטית, רדיוס הכיפוף המינימלי הוא כ-20 מ"מ עבור גרסאות משוריינות וכ-6 מ"מ בלבד עבור גרסאות לא-משוריינות. טעות נפוצה במעבדות היא כיפוף חד של כבלים מאחורי ציוד או דחיסתם למרחב קטן סביב ה-DUT. גם אם המעטה החיצוני נראה תקין, המבנה הפנימי עשוי להיות פגום.
6. הכבל נמעך, פותל או ניזוק מכנית

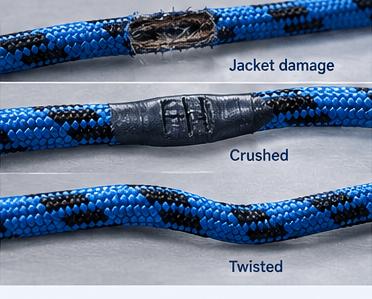

כבלי בדיקת RF מוזזים לעיתים קרובות בין מכשירים, שולחנות עבודה ו-DUTs. עם הזמן הם עלולים להידרך עליהם, להילכד מתחת לציוד, להימעך על ידי רהיטי מעבדה, להתפתל בעת התקנת מחבר, או להימשך דרך הכבל במקום דרך המחבר.
נזק נראה למעטה הוא סימן אזהרה ברור, אך נזק פנימי יכול להתרחש ללא כל עדות חזותית. שימו לב במיוחד לאזור מיד מאחורי המחבר — לרוב האזור הנתון ללחץ המכני הגדול ביותר בשימוש רגיל.

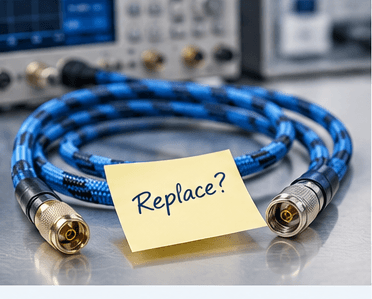

7. הכבל מעביר אות — אבל אתם כבר לא סומכים עליו
זהו אולי סימן האזהרה החשוב ביותר. כבל לא חייב להיכשל לחלוטין כדי להפוך ללא מתאים למדידות RF מדויקות. אם אתם שוב ושוב מטילים ספק בכבל במהלך פתרון תקלות, הוציאו אותו ממערך המדידה ואפיינו אותו בנפרד.
- הפסד הכנסה — השוו את ההנחתה הנמדדת למדידות קודמות או למפרט
- הפסד חזרה / VSWR — התאמה גרועה עשויה להעיד על נזק למחבר או שינויים פנימיים
- יציבות פאזה — בדקו אם כיפוף גורם לשינוי פאזה חריג
- יכולת שחזור מדידה — חברו ומקמו מחדש מספר פעמים ובדקו עקביות
האם יש להחליף כבלי בדיקה לאחר מספר שנים מסוים?
אין מרווח החלפה אוניברסלי. כבל המשמש מדי פעם במעבדה מבוקרת עשוי להישאר בתוך המפרט במשך שנים רבות, בעוד כבל אחר המשמש מדי יום בבדיקת ייצור עשוי לעבור אלפי מחזורי כיפוף והרכבה בפרק זמן קצר בהרבה.
לשם השוואה, כבל ה-MWX8 של Junkosha מדורג לעמוד ביותר מ-40,000 מחזורי כיפוף "tick-tock" בזווית 180° על גליל ברדיוס 57 מ"מ — נתון מציאותי לשימוש מעבדתי בו הכבל ממוקם מחדש בתדירות גבוהה. החלטת ההחלפה צריכה להתבסס בעיקר על:
מדוע איכות הכבל חשובה יותר ככל שהתדר עולה
ב-6 GHz, שינויים מכניים קלים עשויים להשפיע מעט ביישומים מסוימים. ב-18, 26.5, 40, 67, 110 GHz ומעלה, ממשקי מחברים, גיאומטריית כבל ויציבות פאזה הופכים לקריטיים יותר ויותר. לכן בחירת כבל בדיקה רק לפי סוג מחבר ותדר מקסימלי אינה מספיקה — כדאי לשקול גם הפסד הכנסה, יציבות פאזה תחת כיפוף, יציבות אמפליטודה, רדיוס כיפוף מינימלי, חיי כיפוף, עמידות מחבר, יציבות טמפרטורה ויעילות מיגון.
הכבל הטוב ביותר אינו פשוט זה שמגיע לתדר הנדרש — הוא הכבל ששומר על ביצועים צפויים לאורך כל חיי השימוש שלו.
מכלולי כבל Junkosha MWX בביצועים גבוהים
סדרת ה-MWX של Junkosha מיועדת ליישומי מדידת RF ומיקרוגל תובעניים, מפתרונות מיקרוגל קונבנציונליים ועד תדרי גלי מילימטר מעל 100 GHz. מוקד מרכזי במשפחת המוצרים הוא שמירה על ביצועים חשמליים יציבים בשימוש מציאותי, כולל כיפוף חוזר ומיקום מחדש תכוף.
מכלול בדיקה ל-VNA, יציבות ושחזוריות פאזה מהמעלה הראשונה
מכלול מיקרוגל כללי, גרסאות משוריינות ולא-משוריינות
מכלולי פס D ותת-THz, פותח עם Keysight
הגנו על כבלי הבדיקה שלכם
טיפול נכון יכול להאריך משמעותית את חיי השירות של כבל בדיקת RF. ובחשוב מכל — בדקו מעת לעת כבלים המשמשים למדידות קריטיות.
עלות כבל גרוע היא לרוב יותר מעלות הכבל
כבלי בדיקת RF ברמה גבוהה אינם זולים. אך גם זמן הנדסי אינו זול. כבל לא יציב או פגום עלול להפיק מדידות מטעות, פתרון תקלות מיותר ב-DUT, כיולים חוזרים ותוצאות בדיקה לא עקביות. בסביבת ייצור, הוא עלול לתרום להחלטות pass/fail שגויות.
החלפת כבל שהתדרדר זולה לרוב משמעותית מבזבוז שעות בחקירת בעיות מדידה שמקורן במערך הבדיקה עצמו. אם המדידות שלכם הפכו לא עקביות, אל תבדקו רק את המכשיר וה-DUT — בדקו גם את הכבל ביניהם.
