טווח טמפרטורות רחב ועמידות גבוהה
מארזי כבל
שלושה סוגי כבל לסביבות מדידה מאתגרות. פעולה עמידת חום מ-65- עד +125 מעלות, או עמידות מכנית של 50,000 מחזורים — עד 67 GHz עם בנייה משוריינת.
מיועד לסביבות קשות
סדרת 1 מציעה שתי התמחויות בטווח 26.5 GHz וגרסה משוריינת אחת ל-67 GHz. MWX121 הוא הסוג העמיד חום, מדורג לטווח המלא של 65- עד +125 מעלות הנדרש בסביבות בדיקה של מחזורי חום ותעופה. MWX122 מיישם את מבנה כבל הרובוטים של Junkosha לחיי מכניקה מורחבים בהרבה — מאומת ב-50,000 מחזורי כיפוף-שפשוף-פיתול מורכבים. MWX161 מרחיב את התדר ל-67 GHz בגוף משוריין דק, עם יציבות פאזה הן בכיפוף והן בטמפרטורה.

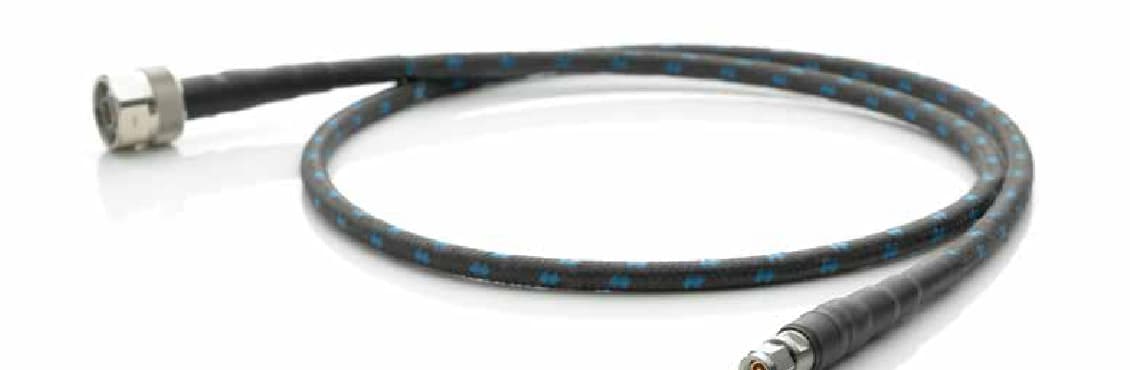

- ✓MWX121: עמיד חום, פעולה רציפה -65 עד +125 מעלות

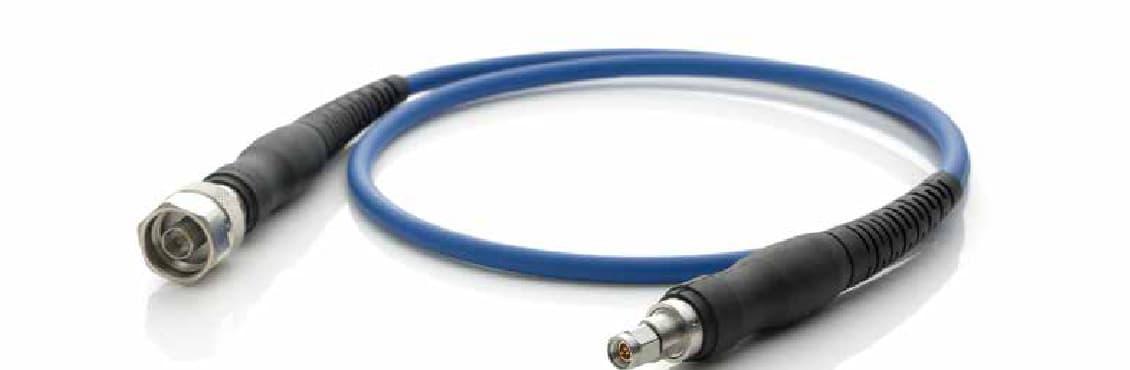

- ✓MWX122: עמידות מורכבת של 50,000 מחזורים — כיפוף, שפשוף, פיתול

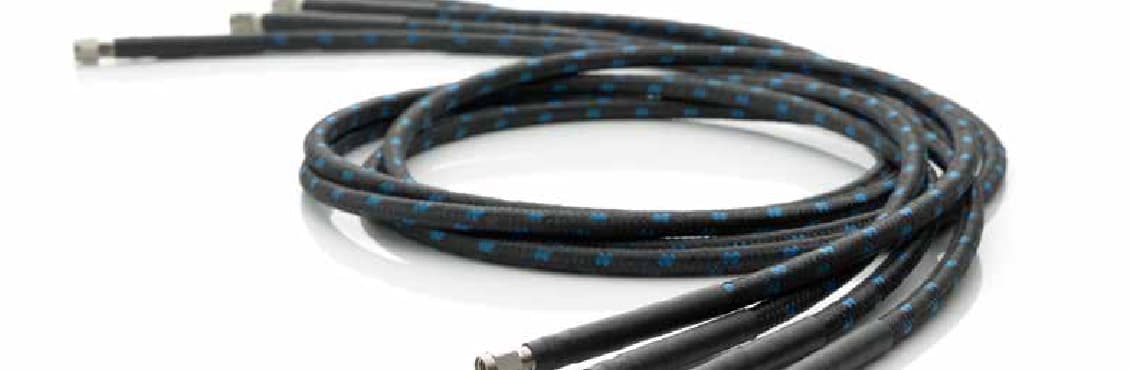

- ✓MWX161: 67 GHz עם גוף SUS משוריין, קוטר חיצוני מקסימלי 7.9 מ"מ
- ✓יציבות פאזה תחת כיפוף סטטי בכל שלושת הסוגים
- ✓קוטר צוואר מחבר קטן, אידיאלי ל-VNA רב-פורט
- ✓מחברי Torque Canceller זמינים ל-MWX122
- ✓משלוח תוך 11 ימי עסקים — עומד ב-RoHS
מבנה MWX121 (6 שכבות)
מבנה MWX161 (8 שכבות, משוריין)
תמונות כבל
3 סוגי כבל
בחרו לפי דרישת הטמפרטורה, עמידות מכנית, או טווח תדרים. כל הסוגים חולקים עכבה של 50 אוהם ורדיוס כיפוף מינימלי של 30 מ"מ.
Widest temperature range: -65 to +125 C
50,000-cycle composite durability — bend, rub, twist
67 GHz with armored body — slim 7.9 mm max OD
ביצועי 67 GHz. משוריין. ללא פשרות.
ה-MWX161 הוא מכלול הכבל המשוריין היחיד בסדרת MWX1 המדורג ל-67 GHz. מבנה 8 שכבות עם צינור ספירלה SUS ורשת תיל SUS מגן מפני כיפוף חד ומעיכה — בעוד VSWR 1.43 ויציבות הפאזה נשמרים לאורך הטווח התרמי המלא.
השוואה טכנית
כל המפרטים הם ערכים אופייניים ב-25 מעלות וברמת הים. עומד ב-RoHS. עכבה אופיינית 50 אוהם בכל הסוגים.
| דגם | תדר מקס. | OD | מסה | VSWR | הפסד הוספה | עיכוב התפשטות | מהירות התפשטות | טווח טמפרטורות | טווח אורכים |
|---|---|---|---|---|---|---|---|---|---|
| MWX121 | 26.5 GHz | 6.6 mm | 80 g/m | 1.33 | 1.3 dB/m | 4.28 ns/m | 78% | -65 to +125 C | 200 - 5,000 mm |
| MWX122 | 26.5 GHz | 6.5 mm | 79 g/m | 1.33 | 1.9 dB/m | 4.39 ns/m | 76% | -30 to +85 C | 300 - 3,000 mm |
| MWX161 | 67.0 GHz | 6.5 mm (7.9 mm armored) | 79 g/m | 1.43 | 7.3 dB/m | 4.35 ns/m | 77% | -65 to +125 C | 600 - 1,500 mm |
* כל המפרטים הם ערכים אופייניים למדידה לצורך הפניה. סובלנות אורך מארז: ±10 מ"מ לאורכים עד 1,000 מ"מ.
כיצד לבחור
כל כבלי סדרת 1 חולקים את אותו ליבה מפולימר פלואורו ועכבה של 50 אוהם — המבדילים הם טווח הטמפרטורות, העמידות המכנית, ותקרת התדר.
הפסד הוספה נמוך
בחרו כבל עם קוטר חיצוני גדול יותר
תדר גבוה יותר
בחרו כבל עם קוטר חיצוני קטן יותר
טווח הטמפ. הרחב ביותר
בחרו MWX121 (-65 עד +125 מעלות)
עמידות מקסימלית
בחרו MWX122 — בדיקת עמידות מורכבת 50,000 מחזורים
משפחת סדרת MWX
משפחת מוצרי MWX המלאה מכסה מארזי כבל RF ומיקרוגל לכל יישום בדיקה ומדידה.
