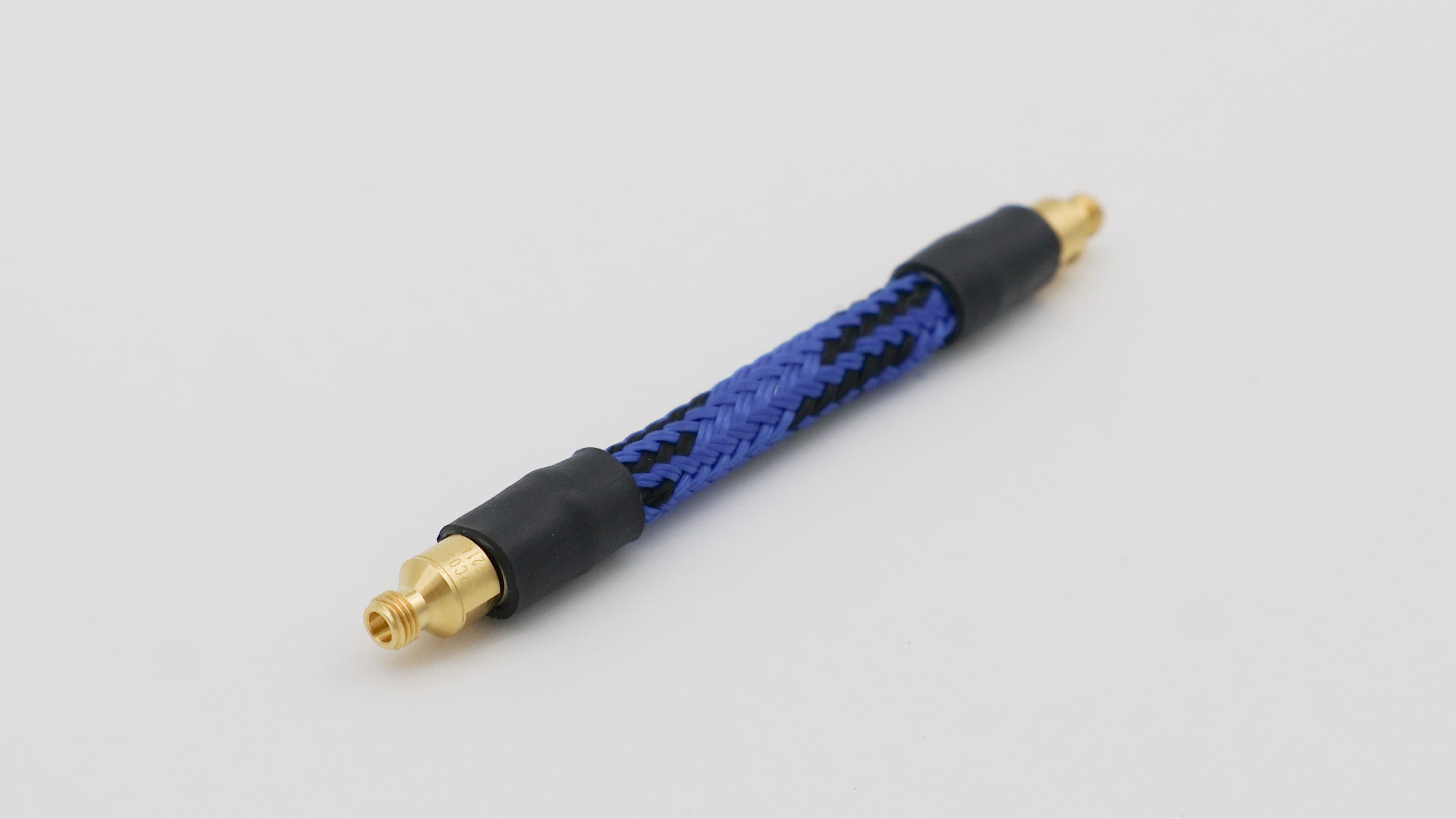

MWX0A5DC עד 250 GHz
מכלול הכבל הקואקסיאלי הראשון בעולם המגיע ל-250 GHz עם מחבר 0.5 מ"מ. פותח בשיתוף עם Keysight Technologies לאפיון שבבים ומחקר sub-THz.
"אין כבל קואקסיאלי אחר — ולא גלי גל — שמגיע לטווח ה-250 GHz המלא של MWX0A5."
Junkosha Inc., Japan — 2024
מפרט טכני
| טווח תדרים | DC to 250 GHz |
| גודל מחבר | 0.5 mm |
| אובדן הכנסה ב-250 GHz | ≈ −7 dB |
| חומר דיאלקטרי | PTFE tape |
| עכבה | 50 Ω |
| אובדן החזרה | Excellent across full range |
| נעילת מחבר | Proprietary safety-lock |
| פותח עם | Keysight Technologies |
תכונות מרכזיות
DC עד 250 GHz
כבל קואקסיאלי ראשון בעולם המגיע ל-250 GHz — אין פתרון מתחרה המגיע לטווח זה.
מחבר 0.5 מ"מ
ממשק 0.5 מ"מ תקני מאפשר חיבור ישיר לראשי תחנות בדיקה ואביזרי בדיקה sub-THz ללא מתאמים.
מחבר בטיחות נועל
מנגנון נעילה קנייני מונע ניתוק בשוגג במהלך מדידות ומגן על ממשק ה-0.5 מ"מ המדויק.
דיאלקטרי סרט PTFE
מבנה סרט PTFE מספק אובדן נמוך, יציבות פאזה מצוינת וביצועים חשמליים עקביים מ-DC ועד 250 GHz.
פיתוח משותף עם Keysight
תוכנן במשותף עם Keysight Technologies לשילוב במערכות VNA ו-sub-THz מהדור הבא.
יישומים
בדיקת תחנת פרוב
חיבור ישיר לראשי פרוב על-גבי ופרים לאפיון שבבים ורכיבים עד 250 GHz.
בדיקת מאיץ AI
אפיון שבבי AI מהדור הבא למרכזי נתונים הדורשים איתות רוחב-פס גבוה מעבר ל-100 GHz.
מחקר Sub-THz ו-THz
פתרון קואקסיאלי ראשון המאפשר מחקר sub-THz ללא מעבר לגלי גל — הגדרות פשוטות יותר, טווח סריקה רחב יותר.
בדיקת מוליכים למחצה
אפיון רכיבים מתקדם עבור מוליכים למחצה RF, mmWave ו-sub-THz בסביבות ייצור ו-R&D.
מדידת mmWave רחב-פס
כבל בודד מכסה את כל ספקטרום ה-mmWave מ-30 GHz עד 300 GHz — מבטל מיתוג פס והגדרות בדיקה מרובות.
ביצועי מדידה

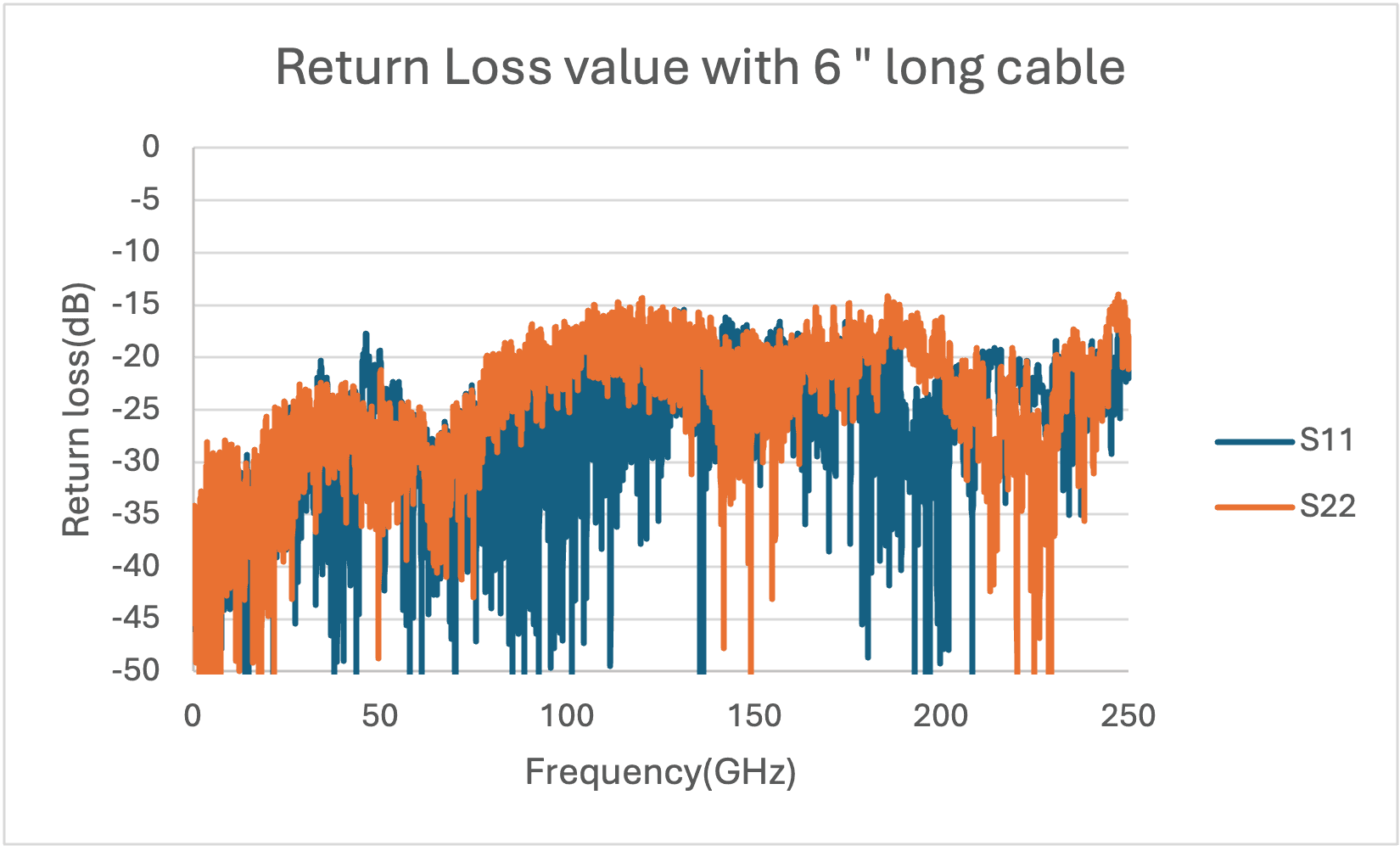

אובדן החזרה

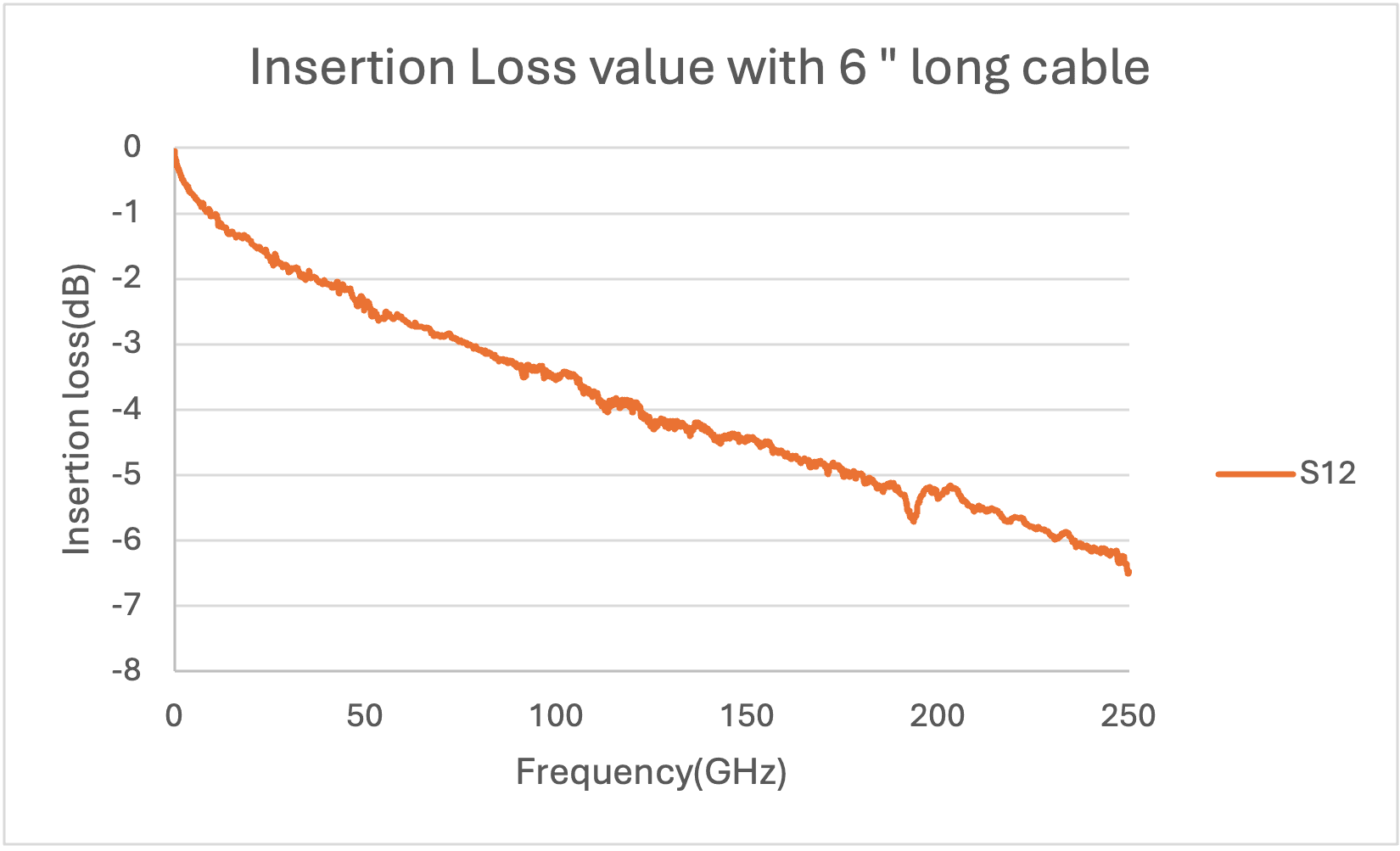

אובדן הכנסה
מדוע מחבר 0.5 מ"מ?
בתדרים מעל 110 GHz, מחברי קואקסיאל קונבנציונליים (2.4 מ"מ, 1.85 מ"מ) מגיעים לגבולות הפיזיים שלהם. מחבר 0.5 מ"מ הוא תקן ה-IEEE המוגדר לתחום 250 GHz, ומאפשר ממשק ישיר ל-probe heads ומדידות על-ופרים ללא מתאמים.
לפני MWX0A5, מהנדסים נאלצו לעבור לגלי גל מעל ~110 GHz — מה שמחייב מתאמי WR ויקרים, מגביל גמישות המדידה ומוסיף אי-וודאות לכיול. ה-MWX0A5 מבטל את המעבר לגל הגל לחלוטין עד 250 GHz.
מעוניין ב-MWX0A5?
Koto Electronics הוא הנציג המורשה של Junkosha בישראל. צרו קשר לקבלת מפרט מלא, זמינות ותמחור.
