כבלים גמישים שלא דוחפים חזרה.
סדרת Junkosha EMF 2 מספקת יציבות פאזה וגמישות יוצאת דופן עם כוח דחייה נמוך במיוחד — מגינה על מחברי ה-DUT בסביבות מדידה אינטנסיביות רב-פורט. ארבע גרסאות מ-26.5 עד 67 GHz, זמינות בישראל דרך קוטו אלקטרוניקס.
הכבל שלכם לוחץ על ה-DUT
כבל מיקרוגל קשיח לא פשוט יושב שם. הוא דוחף, מושך ומסובב נגד כל מחבר שהוא מחובר אליו. בהגדרות רב-פורט — שבהן ארבעה, שישה, או שמונה כבלים מחוברים בו-זמנית — הכוח המצטבר הזה ניתן למדידה, גורם נזק, ויקר.
בלאי מחברים
מומנט חוזר של הכבל על מחברים של 1.85 מ"מ ו-2.4 מ"מ מרפה את המפרק עם הזמן. מחליפים מחברים. מכיילים מחדש. מאבדים אמון במדידות — הכל כי הכבל נלחם בממשק.
הגדרות רב-פורט
שישה כבלים המחוברים ל-DUT בבדיקה פירושם שש כוחות קפיץ הפועלים בו-זמנית. בבדיקת ויפר ואפיון אנטנות, לחץ מכני זה יכול לזוז פיזית את ה-DUT — ולבטל את המדידה.
ניתוב צפוף במתלה
כבלים משוריינים סטנדרטיים במתלה ATE צפוף נאבקים על מקום, מתכופפים בחדות, ויוצרים מתח מכני קבוע על מחברי הפורט. כבל בקוטר חיצוני 9.5 מ"מ כשאתם צריכים 3.7 מ"מ הוא פשרה הנדסית יומיומית.
גמיש. יציב-פאזה. עדין על המחברים.
סדרת 2 תוכננה בדיוק לסביבה זו — מדידת מיקרוגל אינטנסיבית שבה כבלים מתכופפים ללא הרף ומחברי DUT חייבים לשרוד אלפי מחזורי חיבור. שלושה סוגי בנייה מאפשרים לכם להתאים את הכבל לדרישות הספציפיות של ההגדרה שלכם.
- ✓דחייה נמוכה — מגן על מחברי DUTסדרת 2 ממזערת את כוח הקפיץ הפועל על הפורטים המחוברים. בהגדרות רב-כבלים, זה מתורגם ישירות לחיי מחבר ארוכים יותר, חיבורים חוזרים ועקביים יותר, ומדידות שניתן לסמוך עליהן.
- ✓יציבות פאזה תחת כיפוף סטטימנותב, מכופף ומוחזק במקום — סדרת 2 שומרת על יציבות פאזה ביישומי מדידה במיקום קבוע. תוצאות עקביות בכל סשן מדידה.
- ✓שלושה סוגי בנייה לכל סביבהמשוריין סטנדרטי לעמידות שולחן עבודה. ללא שריון, דק במיוחד (עד 2.5 מ"מ) לניתוב צפוף ומתלאות ATE. משוריין קל לחיווט פנימי קבוע שבו הגנה חשובה אך גם המשקל.
- ✓ארבע גרסאות תדר: 26.5 עד 67 GHzMWX221, MWX241, MWX251, MWX261 — כולם 50 Ω, כולם עומדים ב-RoHS, פועלים מ–30 עד +85 °C. אפשרויות פאזה תואמת זמינות עבור הגדרות דיפרנציאליות ורב-פורט.
- ✓אורכים עד 5,000 מ"מMWX221 (26.5 GHz) ו-MWX241 (40 GHz) תומכים באורכי מארז עד 5,000 מ"מ — הארוכים ביותר בסדרת 2 — עבור הגדרות שולחן עבודה גדולות או ברמת מערכת.
קבל את הכבל המתאים ב-3 שלבים
תמיכה מקומית בעברית ובאנגלית. ללא זמני אספקה בינלאומיים.
ספרו לנו על התדר, סוג הבנייה ואילוצי הניתוב שלכם.
סטנדרטי או ללא שריון? 26.5 או 67 GHz? מתלה צפוף או שולחן עבודה פתוח? נתאים את הגרסה הנכונה — כולל זוגות פאזה תואמת במידת הצורך.
קבלו הצעת מחיר מאיש הקשר הישראלי שלכם.
קוטו אלקטרוניקס מטפל בהזמנה שלכם ישירות בישראל. מחירים, זמינות ושאלות טכניות נענות בעברית או באנגלית — במהירות.
חברו פעם אחת. מדדו בביטחון — בכל פעם.
דחייה נמוכה. יציב-פאזה. מחברים מוגנים. סדרת 2 מחזירה את עצמה בפעם הראשונה שהיא חוסכת לכם פורט DUT פגום.
4 אפשרויות תדר
כל הגרסאות חולקות עכבה של 50 Ω וטווח הפעלה של –30 עד +85 °C. סוגים ללא שריון זמינים עבור MWX241, MWX251 ו-MWX261.

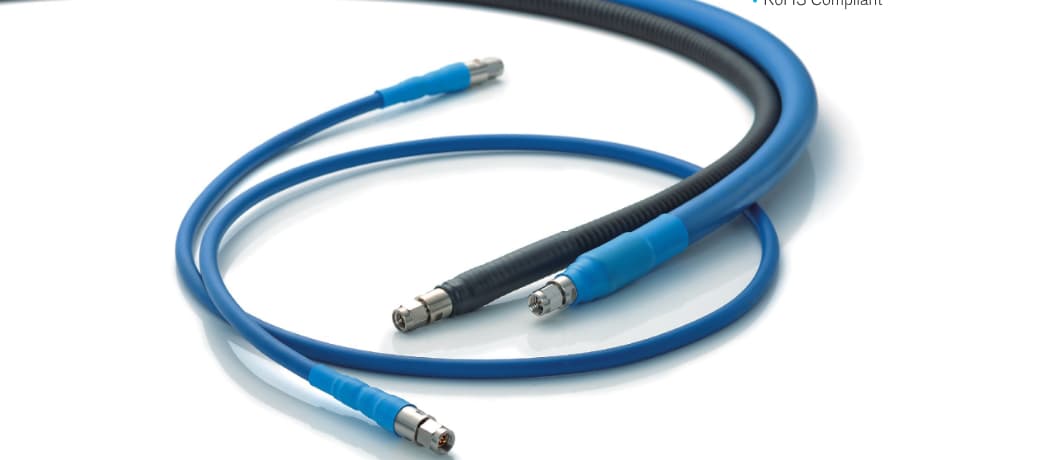

Widest connector choice — ideal for benchtop VNA setups

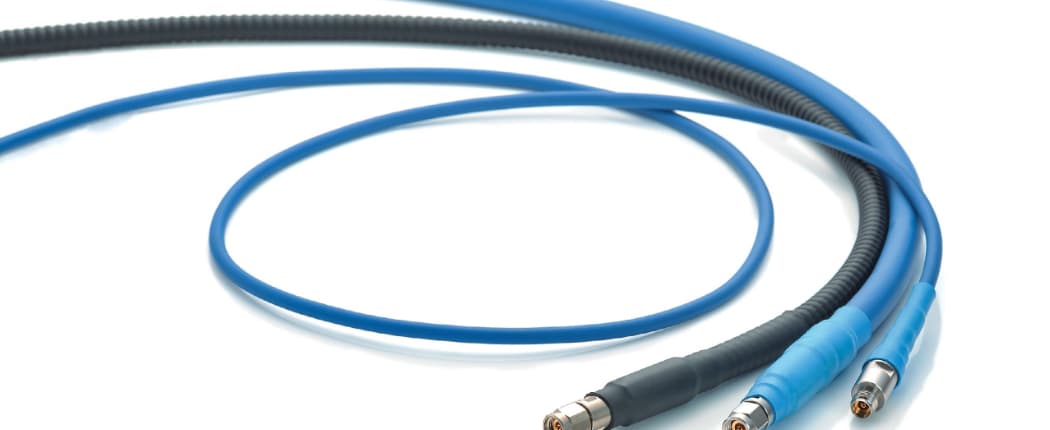

Ultra-slim 4.1 mm non-armored for congested rack routing

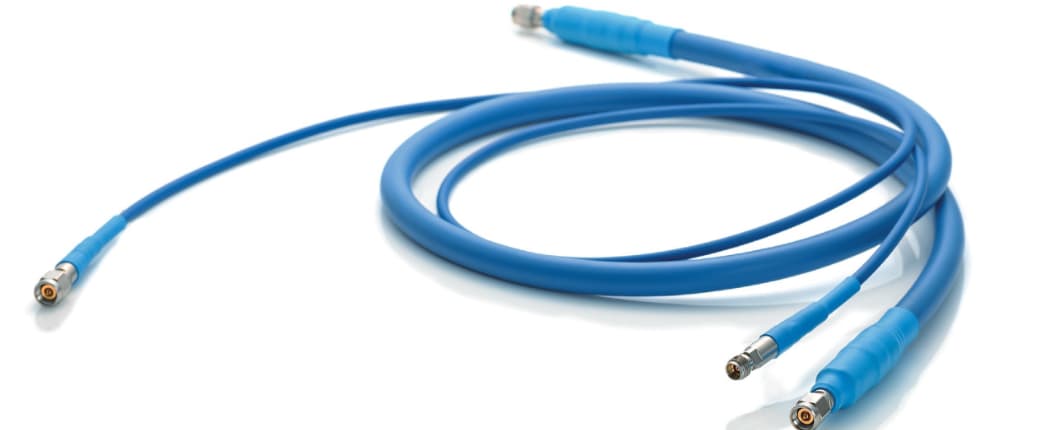

3.7 mm non-armored — 50 GHz in the tightest routing path

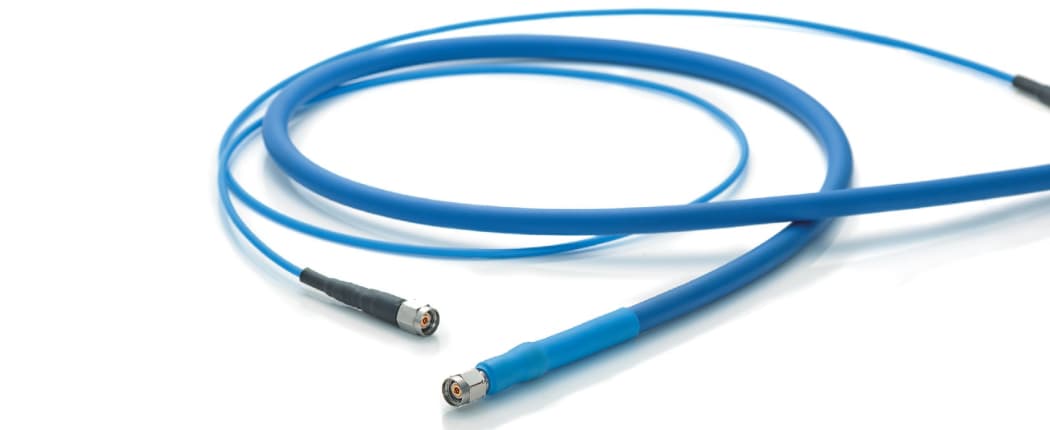

2.5 mm non-armored, 17 g/m — lightest 67 GHz option available
השוואה טכנית
מפרטי סוג סטנדרטי (משוריין) מוצגים. OD ללא שריון: MWX241 4.1 מ"מ / MWX251 3.7 מ"מ / MWX261 2.5 מ"מ, רדיוס כיפוף 6 מ"מ. כל הערכים אופייניים ב-25 °C.
| דגם | תדר מקס. | OD (סטנד.) | מסה (סטנד.) | VSWR | הפסד הוספה | עיכוב התפשטות | מהירות התפשטות | טווח טמפרטורות |
|---|---|---|---|---|---|---|---|---|
| MWX221 | 26.5 GHz | 6.0 mm | 64 g/m | 1.33 | 1.4 dB/m | 4.40 ns/m | 78% | –30 to +85 °C |
| MWX241 | 40.0 GHz | 9.5 mm | 137 g/m | 1.43 | 3.0 dB/m | 4.35 ns/m | 77% | –30 to +85 °C |
| MWX251 | 50.0 GHz | 9.5 mm | 129 g/m | 1.43 | 3.8 dB/m | 4.36 ns/m | 77% | –30 to +85 °C |
| MWX261 | 67.0 GHz | 7.7 mm | 90 g/m | 1.43 | 5.8 dB/m | 4.38 ns/m | 76% | –30 to +85 °C |
* כל המפרטים הם ערכים אופייניים למדידה לצורך הפניה. צרו קשר לאורכים מותאמים אישית.
שאלות נפוצות
כל מה שצריך לדעת כדי להגדיר ולהזמין את כבל סדרת 2 הנכון.
What does 'low repulsion' mean, and why does it matter?
What is the difference between Standard, Non-Armored, and Lightweight Armored types?
Can I get matched-phase pairs for differential or multi-port testing?
What connector types are available?
How long are typical lead times from Israel?
When should I choose the 2 Series over the 0 Series?
סדרת EMF המלאה
מארזי כבל RF ומיקרוגל לכל יישום בדיקה ומדידה.
הפסיקו להחליף מחברים.
התחילו למדוד יותר זמן.
סדרת EMF 2 זמינה בישראל דרך קוטו אלקטרוניקס — המקור המקומי המורשה שלכם למארזי כבל גמישים של Junkosha. קבלו הצעת מחיר, הורידו את גיליון הנתונים, או שוחחו עם הצוות הטכני שלנו היום.
