N to 3.5mm Adapters
DC–18 GHz · 50 Ω · 4 part numbers
Precision N-to-3.5mm RF adapters from Shengfeng Hydrowave, available in Israel through Koto Electronics. 4 part numbers (straight) for 50 Ω systems, DC–18 GHz. Order by the manufacturer part number shown in the table below.
DC–18 GHz
Frequency Range
50 Ω
Impedance
4
Part Numbers
תכונות עיקריות
DC–18 GHz, 50 Ω precision adapters
Max. VSWR 1.15 and max. insertion loss 0.17 dB, depending on style
SUS303 stainless steel, passivated; contact pin: BeCu, gold-plated
PEI insulator, MIL-STD-348 interface
Over 500 mating cycles; −55 °C to +165 °C operating range
4 part numbers: straight
מק"טים (4)
| מק"ט | מחבר A | מחבר B | VSWR מרבי | הפסד הכנסה מרבי | עמוד בקטלוג | שרטוט |
|---|---|---|---|---|---|---|

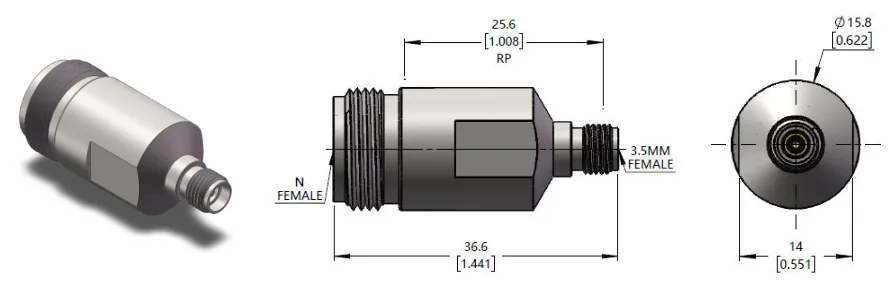

| SFHW12-00-018 | N נקבה | 3.5mm נקבהגרסה 1 מתוך 4 | ≤ 1.15 | ≤ 0.17 dB | 8 | שרטוט |

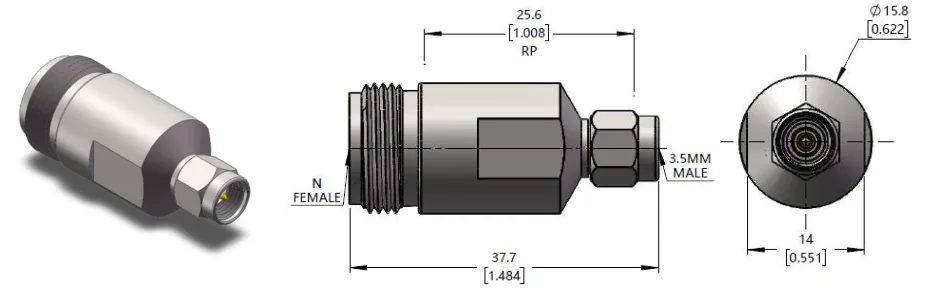

| SFHW12-00-019 | N נקבה | 3.5mm נקבהגרסה 2 מתוך 4 | ≤ 1.15 | ≤ 0.17 dB | 8 | שרטוט |

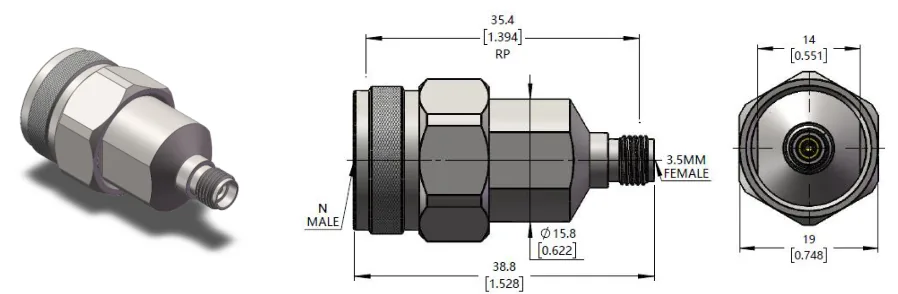

| SFHW12-00-020 | N נקבה | 3.5mm נקבהגרסה 3 מתוך 4 | ≤ 1.15 | ≤ 0.17 dB | 8 | שרטוט |

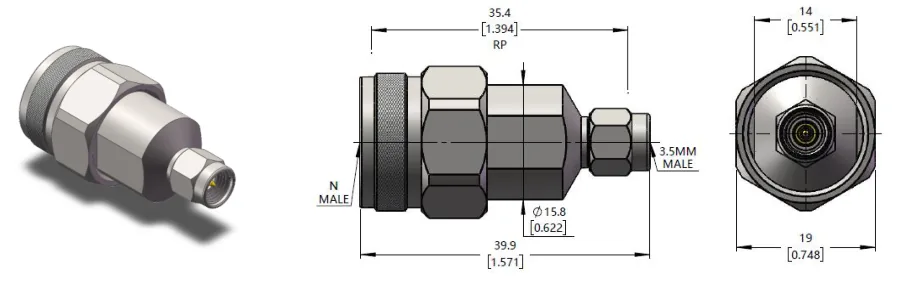

| SFHW12-00-021 | N נקבה | 3.5mm נקבהגרסה 4 מתוך 4 | ≤ 1.15 | ≤ 0.17 dB | 8 | שרטוט |
ערכים מרביים לפי נתוני היצרן. לפרטים על מלאי, מחירים ושרטוטים — צרו קשר עם קוטו אלקטרוניקה.
יישומים
Converting between N and 3.5mm connector interfaces on instruments, cables and test fixturesTest and measurement benches, production test and system integration
מפרט טכני
Frequency Range
DC–18 GHz
Impedance
50 Ω
Part Numbers
4
Max. VSWR
1.15
Max. Insertion Loss
0.17 dB
Interface Standard
MIL-STD-348
Insulator
PEI
Body
SUS303 stainless steel, passivated
Contact Pin
BeCu, gold-plated
Durability
Over 500 mating cycles
Operating Temperature
−55 °C to +165 °C
Configurations
Straight
