RFA-185RF AdaptersShengfeng Hydrowave
1.85mm Adapters
DC–65 GHz · 50 Ω · 8 part numbers
Precision 1.85mm RF adapters from Shengfeng Hydrowave, available in Israel through Koto Electronics. 8 part numbers (straight, flange-mount, bulkhead) for 50 Ω systems, DC–65 GHz. Order by the manufacturer part number shown in the table below.
DC–65 GHz
Frequency Range
50 Ω
Impedance
8
Part Numbers
תכונות עיקריות
DC–65 GHz, 50 Ω precision adapters
Max. VSWR 1.25 and max. insertion loss 0.4 dB, depending on style
SUS303 stainless steel, passivated; contact pin: BeCu, gold-plated
PEI insulator, IEC 61169 interface
Over 500 mating cycles; −55 °C to +165 °C operating range
8 part numbers: straight, flange-mount, bulkhead
מק"טים (8)
ישר

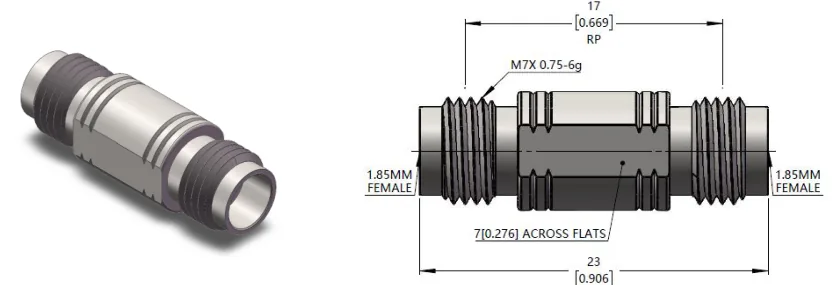

- SFHW12-00-1381.85mm נקבה1.85mm נקבה
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 41

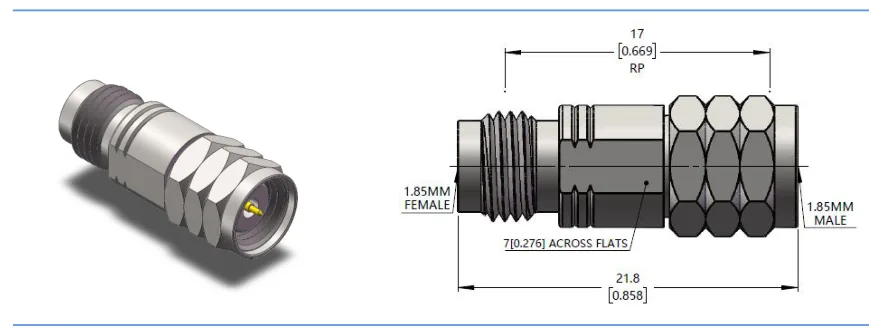

- SFHW12-00-1391.85mm נקבה1.85mm זכר
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 41

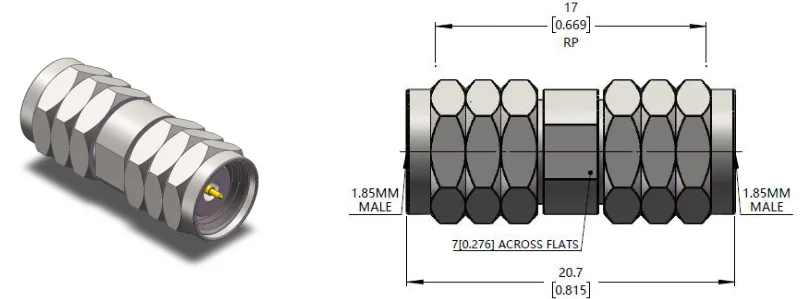

- SFHW12-00-1401.85mm זכר1.85mm זכר
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 41
עם אוגן

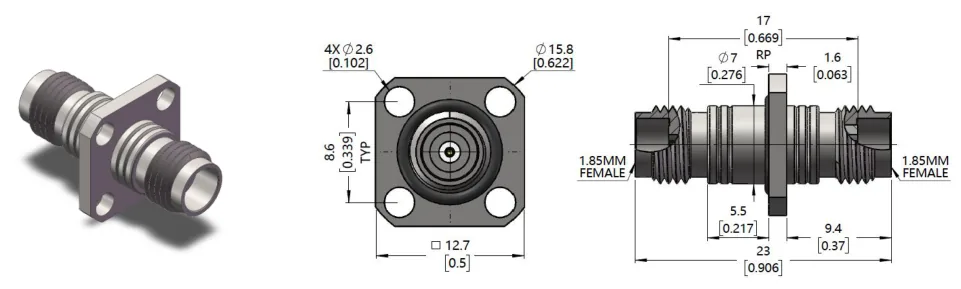

- SFHW12-00-1411.85mm נקבה1.85mm נקבהגרסה 1 מתוך 2
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 42

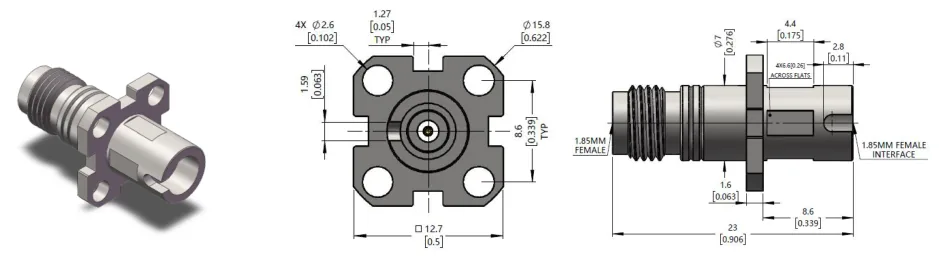

- SFHW12-00-1421.85mm נקבה1.85mm נקבהגרסה 2 מתוך 2
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 42

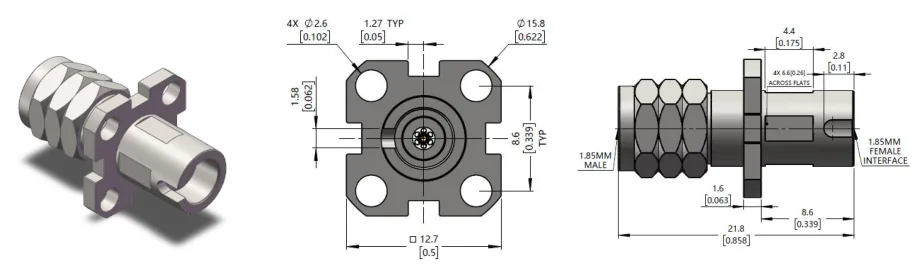

- SFHW12-00-1431.85mm זכר1.85mm נקבה
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 42
מעבר-פאנל (Bulkhead)

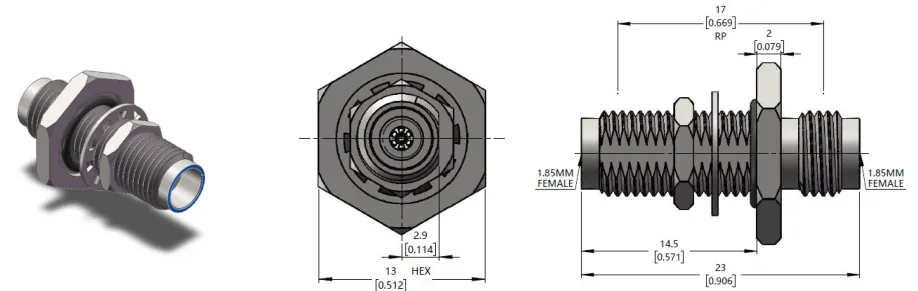

- SFHW12-00-1441.85mm נקבה1.85mm נקבהגרסה 1 מתוך 2
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 43
- SFHW12-00-1451.85mm נקבה1.85mm נקבהגרסה 2 מתוך 2
- VSWR מרבי
- ≤ 1.25
- הפסד הכנסה מרבי
- ≤ 0.40 dB
- עמוד בקטלוג
- 43
ערכים מרביים לפי נתוני היצרן. לפרטים על מלאי ומחירים — צרו קשר עם קוטו אלקטרוניקה.
יישומים
Adding gender or interface changes to 1.85mm test setups and cable runsTest and measurement benches, production test and system integrationBulkhead feed-through for enclosures and rack panelsFlange-mounted panel and fixture connections
מפרט טכני
Frequency Range
DC–65 GHz
Impedance
50 Ω
Part Numbers
8
Max. VSWR
1.25
Max. Insertion Loss
0.4 dB
Interface Standard
IEC 61169
Insulator
PEI
Body
SUS303 stainless steel, passivated
Contact Pin
BeCu, gold-plated
Durability
Over 500 mating cycles
Operating Temperature
−55 °C to +165 °C
Configurations
Straight, Flange mount, Bulkhead
