ITF-01 · צינורות להעברת נוזלים

צינורות ניילון
בנויים ללחץ, חום ותנועה

משפחת צינורות הניילון AS/AC/AT מכסה כל תרחיש ניתוב פנאומטי והידראולי — ממסלולים גמישים ורכים ועד קווים קשיחים בלחץ גבוה וצרורות שליטה רב-ליבתיים. עומד בתקן RoHS. מידות מטריות ואינצ׳. שירות רציף מ-40°C− עד 93°C+.

בקש הצעת מחיר הורד קטלוג

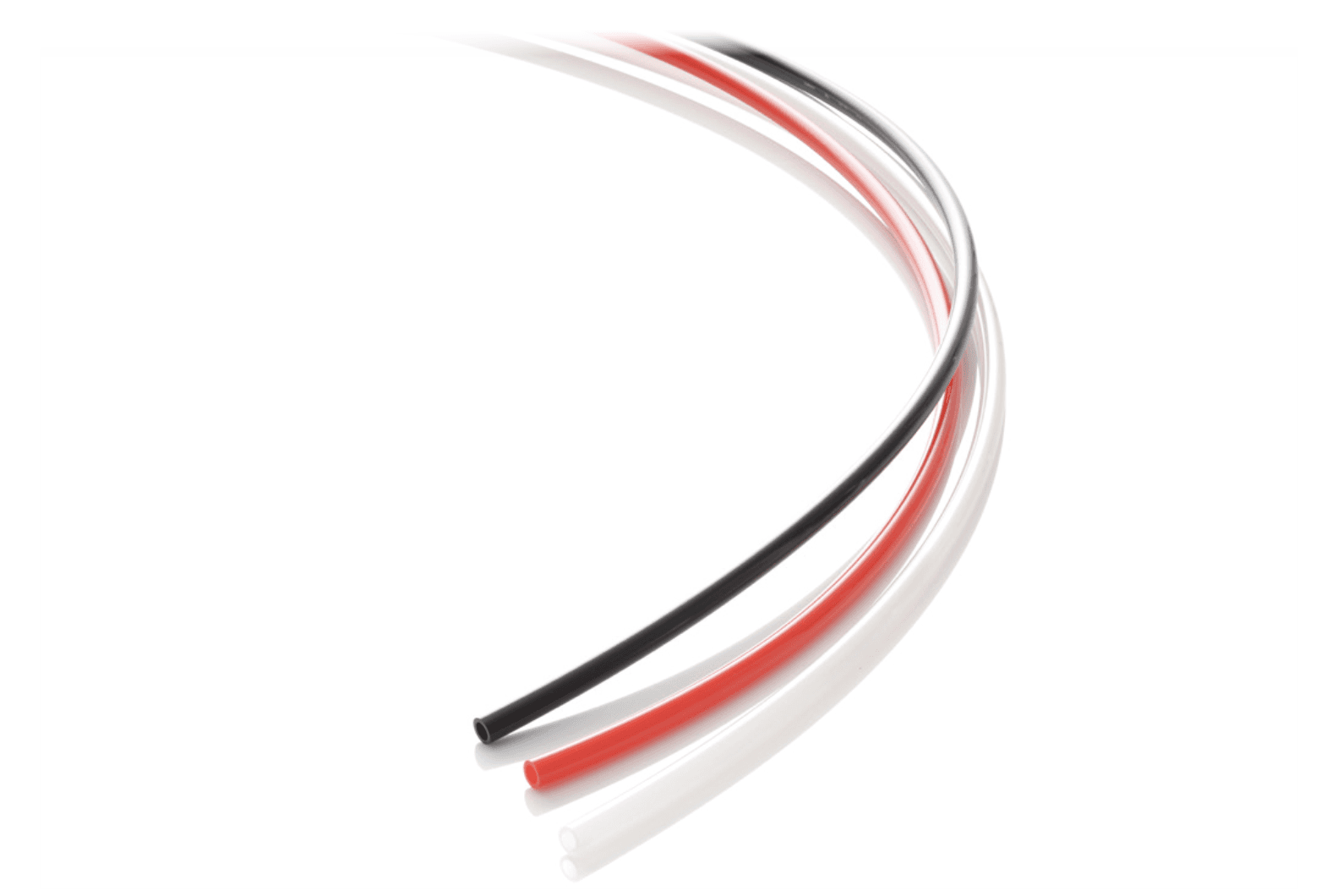

צינורות ניילון Junkosha ITF-01 בצבעים שחור, אדום ולבן-חלבי

כיתת הניילון הלא-נכונה כושלת לפני היישום

צינורות ניילון למטרות כלליות נמכרים כסחורה — דרגה אחת מכסה הכל. בפועל, צינור המדורג לשירות אוויר בטמפרטורת חדר כושל ב-60°C, מתפוצץ בלחץ זינוק, או נסדק כשמנותב בצמוד מדי סביב מפרק רובוט. הכשל תמיד נראה כמו בעיית מערכת. הסיבה היא בדרך כלל אי-התאמת חומרים שניתן היה להימנע ממנה.

משפחת צינורות הניילון של Junkosha מספקת את החומר הנכון לכל תנאי: דרגה סטנדרטית רכה למסלולים פנאומטיים כלליים, דרגת לחץ גבוה לשימוש מוגבר, דרגה רכה במיוחד לחלקים נעים, וצרורות רב-ליבתיים לבקרה מרכזית — כולם עומדים בתקן RoHS, כולם זמינים בצבעים סטנדרטיים לזיהוי חזותי של מעגלים.

מאפיינים עיקריים

חוזק מכאני

עמידות לחץ, עמידות שחיקה ועמידות עייפות בכיפוף מעולות

טווח טמפרטורות

הפעלה רציפה ללא עומס של שרף: 40°C− עד 93°C+

גמישות

שלוש דרגות קשיות — מרך מרבי (AS4) ועד קשיח בלחץ גבוה (AS2)

עמידות כימית

עמידות מעולה לשמן ולאלקלי — ללא שחרור חומרים מסוכנים

עמידה בתקנים

גרסאות AS1 ו-AS4 עומדות בתקן JIS B8381; עומד ב-RoHS

מידות זמינות

4–16 מ"מ OD מטרי | סדרת 1/8"–1/2" אינצ׳ | רב-ליבתי 1–12 צינורות | סליל 6–15 מ"מ

משפחות מוצרים

שישה סוגי צינורות ניילון — בחר לפי דירוג לחץ, גמישות ופורמט.

AS1Standard

Soft Nylon Tubing

Standard grade — highest pressure rating in the nylon range. Metric and inch sizes.

טמפ׳: -20 to +70°C (air)

לחץ: Up to 1.4 MPa (metric) / 1.7 MPa (inch)

מידות: 4–16 mm OD (metric) | 1/8"–1/2" (inch)

צבעים: Black, Milky-White, Red, Blue, Yellow, Green

AS2High Pressure

High Pressure Resistant Nylon Tubing

Thicker wall for elevated pressure service. Up to 17.6 MPa burst — nearly triple AS1.

טמפ׳: -20 to +80°C (air)

לחץ: Up to 17.6 MPa burst | <2.6–<4.4 MPa operating

מידות: 4–12 mm OD

צבעים: Milky-White

AS4Ultra-Flexible

Extremely Soft Nylon Tubing

Lowest Shore D hardness — maximum flexibility for moving parts and space-constrained routing.

טמפ׳: -20 to +60°C (air)

לחץ: Up to 1.2 MPa

מידות: 4–12 mm OD

צבעים: Black, Milky-White, Red, Blue, Yellow, Green

AC1 / AC2Multi-Line

Multi-Core Control Tubing

Up to 12 individually colored nylon cores in a single PVC jacket — ideal for multi-axis pneumatic control.

טמפ׳: -20 to +70°C (air)

לחץ: Up to 2.1 MPa

מידות: 1–12 cores, 6×4 or 8×6 mm core OD×ID

צבעים: Black PVC jacket, color-coded cores

AT1Coil Format

Soft Nylon Coil Tubing

Spring-return coil format for air tools and tethered equipment. Extends to 20 m, retracts to under 1 m.

טמפ׳: -20 to +70°C (air)

לחץ: Up to 1.2 MPa

מידות: 6×7.5–20 m, 9×7.5–20 m, 12×7.5–20 m — OD × coil length

צבעים: Orange

AT4Soft Coil

Extremely Soft Nylon Coil Tubing

Coil format version of AS4 — softest nylon for delicate tethered instruments.

טמפ׳: -20 to +60°C (air)

לחץ: Up to 1.2 MPa

מידות: 4–10 mm tube OD, 10 m coil length

צבעים: Black

גלריית מוצרים

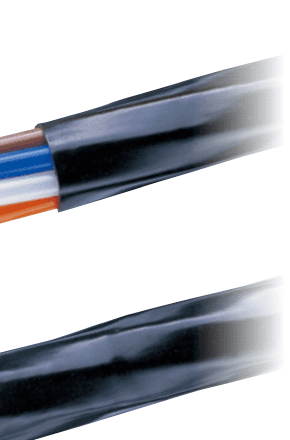

מבנה חתך רוחב של צינור בקרה רב-ליבתי AC1

AC1 — מבנה רב-ליבתי

עד 12 ליבות ניילון בצבעים שונים בתוך מעטה PVC יחיד לבקרה פנאומטית מרוכזת.

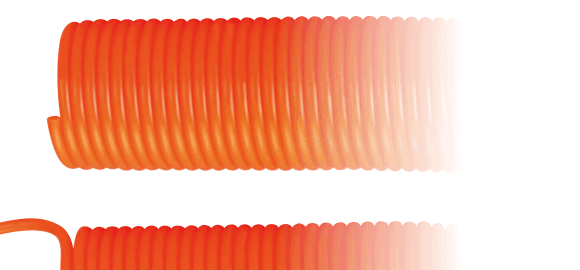

AT1 — פורמט סליל

צינור בעל החזרה קפיצית עבור כלי אוויר וציוד מרותק — מתארך עד 20 מ׳, מתכווץ לפחות ממטר.

כל מספרי החלק

טבלאות מפרטים מלאות עבור כל סדרות הניילון של Junkosha, ישירות מקטלוג Junkosha-ITFAE.

AS1 צינור ניילון רך — מטרי

צבעים סטנדרטיים: שחור, לבן-חלבי (בנוסף אדום, כחול, צהוב, ירוק לגלילי 20 מ׳ נבחרים).

מק"ט	ק.ח × ק.פ (ממ)	לחץ פיצוץ 23°C	לחץ עבודה מקס׳ 23°C	רדיוס כיפוף מינ׳ (ממ)	אורך סטנדרטי (מ׳)
70-04	4 × 3	6.1 MPa	<1.4 MPa	17	20 · 100
70-06	6 × 4.5	6.1 MPa	<1.4 MPa	24	20 · 100
70-08	8 × 6	6.1 MPa	<1.4 MPa	33	20 · 100
70-10	10 × 7.5	6.1 MPa	<1.4 MPa	41	20 · 100
70-12	12 × 9	6.1 MPa	<1.4 MPa	50	20 · 100
70-16	16 × 12	6.1 MPa	<1.4 MPa	65	20 · 100
45-16	16 × 13	4.4 MPa	<1.1 MPa	100	20 · 100
100-04	4 × 2.5	9.8 MPa	<2.4 MPa	10	20 · 100
100-06	6 × 4	8.6 MPa	<2.1 MPa	17	20 · 100

AS1 צינור ניילון רך — אינצ׳

צבעים סטנדרטיים: שחור, לבן-חלבי.

מק"ט	ק.ח × ק.פ (ממ)	לחץ פיצוץ 23°C	לחץ עבודה מקס׳ 23°C	רדיוס כיפוף מינ׳ (ממ)	אורך סטנדרטי (מ׳)
70-1/8	3.18 × 2.36	6.3 MPa	<1.5 MPa	12	20 · 100
70-3/16	4.76 × 3.48	6.6 MPa	<1.6 MPa	18	20 · 100
70-1/4	6.35 × 4.57	7.0 MPa	<1.7 MPa	22	20 · 100
70-5/16	7.94 × 5.90	6.3 MPa	<1.5 MPa	31	20 · 100
70-3/8	9.53 × 6.99	6.6 MPa	<1.6 MPa	36	20 · 100
70-1/2	12.70 × 9.56	6.0 MPa	<1.4 MPa	52	20 · 100

AS2 צינור ניילון עמיד בלחץ גבוה

צבע סטנדרטי: לבן-חלבי. עומד בתקן JIS B8381 Class 1 AH היכן שמסומן.

מק"ט	ק.ח × ק.פ (ממ)	לחץ פיצוץ 23°C	לחץ עבודה מקס׳ 23°C	רדיוס כיפוף מינ׳ (ממ)	אורך סטנדרטי (מ׳)
170-04	4 × 2.5	17.6 MPa	<4.4 MPa	10	20
170-06	6 × 4	15.2 MPa	<3.7 MPa	17	20
125-08	8 × 6	10.7 MPa	<2.6 MPa	33	20
125-10	10 × 7.5	10.7 MPa	<2.6 MPa	41	20
125-12	12 × 9	10.7 MPa	<2.6 MPa	50	20

AS4 צינור ניילון רך במיוחד

צבעים סטנדרטיים: שחור, לבן-חלבי (בנוסף אדום, כחול, צהוב, ירוק לגלילי 20 מ׳). עומד בתקן JIS B8381 Type 2 AL.

מק"ט	ק.ח × ק.פ (ממ)	לחץ פיצוץ 23°C	לחץ עבודה מקס׳ 23°C	רדיוס כיפוף מינ׳ (ממ)	אורך סטנדרטי (מ׳)
50-04	4 × 2.5	5.0 MPa	<1.2 MPa	10	20 · 100
50-06	6 × 4	4.4 MPa	<1.0 MPa	17	20 · 100
35-08	8 × 6	3.1 MPa	<0.78 MPa	33	20 · 100
35-10	10 × 7.5	3.1 MPa	<0.78 MPa	40	20 · 100
35-12	12 × 9	3.1 MPa	<0.78 MPa	50	20 · 100

AC1 צינור בקרת ניילון רך (רב-ליבתי)

צינור ליבה: AS1 100-06 (6×4). אורך סטנדרטי 100 מ׳. לאורכים מעבר לסטנדרט, יש ליצור קשר.

מק"ט	ליבות	ק.ח×ק.פ ליבה (ממ)	ק.ח סופי (ממ)	פיצוץ 23°C (MPa)	עבודה מקס׳ (MPa)	כיפוף מינ׳ (ממ)	משקל (ג/מ)
AC1-1	1	6 × 4	8.0	8.6	<2.1	30	50
AC1-2	2	6 × 4	15.0	8.6	<2.1	30	120
AC1-3	3	6 × 4	15.0	8.6	<2.1	40	130
AC1-4	4	6 × 4	17.0	8.6	<2.1	40	160
AC1-5	5	6 × 4	18.5	8.6	<2.1	45	180
AC1-6	6	6 × 4	20.0	8.6	<2.1	45	210
AC1-7	7	6 × 4	21.0	8.6	<2.1	50	210
AC1-8	8	6 × 4	22.0	8.6	<2.1	50	250
AC1-9	9	6 × 4	24.0	8.6	<2.1	60	270
AC1-10	10	6 × 4	26.0	8.6	<2.1	60	310
AC1-12	12	6 × 4	27.0	8.6	<2.1	70	360

AC2 צינור בקרת ניילון רך (בהזמנה אישית)

צינור ליבה: AS1 170-08 (8×6). בהזמנה אישית — יש ליצור קשר לזמני אספקה ואורכים.

מק"ט	ליבות	ק.ח×ק.פ ליבה (ממ)	ק.ח סופי (ממ)	פיצוץ 23°C (MPa)	עבודה מקס׳ (MPa)	כיפוף מינ׳ (ממ)	משקל (ג/מ)
AC2-1	1	8 × 6	10.0	6.1	<1.4	40	70
AC2-2	2	8 × 6	19.0	6.1	<1.4	40	180
AC2-3	3	8 × 6	20.0	6.1	<1.4	45	200
AC2-5	5	8 × 6	24.5	6.1	<1.4	65	270
AC2-7	7	8 × 6	27.4	6.1	<1.4	70	310
AC2-10	10	8 × 6	34.5	6.1	<1.4	100	430

AT1 צינור סליל ניילון רך

צבע סטנדרטי: כתום. AT1-06-7.5 ו-AT1-09-7.5 במלאי סטנדרטי לסוג C (קרניים בשני הקצוות, 100 ממ כל אחת). הוסיפו "C" למספר החלק עבור סוג C.

מק"ט	ק.ח×ק.פ×אורך (ממ)(ממ)(מ׳)	אורך עבודה מקס׳ L+S (מ׳)	פיצוץ 23°C (MPa)	לחץ עבודה מקס׳ (MPa)	סליל L (ממ)	סליל S (מ׳)	סליל D (ממ)
AT1-06-7.5	7.6×6×7.5	6	5.0	<1.2	230	5.7	95
AT1-06-10	7.6×6×10.0	8	5.0	<1.2	310	7.6	95
AT1-06-15	7.6×6×15.0	12	5.0	<1.2	460	11.5	95
AT1-06-20	7.6×6×20.0	16	5.0	<1.2	620	15.3	95
AT1-09-7.5	11×9×7.5	5	4.3	<1.0	290	4.7	115
AT1-09-10	11×9×10.0	7	4.3	<1.0	380	6.6	115
AT1-09-15	11×9×15.0	10	4.3	<1.0	560	9.4	115
AT1-09-20	11×9×20.0	14	4.3	<1.0	760	13.2	115
AT1-12-7.5	15×12×7.5	4	4.8	<1.1	260	3.7	155
AT1-12-10	15×12×10.0	6	4.8	<1.1	350	5.6	155
AT1-12-15	15×12×15.0	8	4.8	<1.1	530	7.4	155
AT1-12-20	15×12×20.0	12	4.8	<1.1	700	11.2	155

AT4 צינור סליל ניילון רך במיוחד

צבע סטנדרטי: שחור. ניתן לחתוך לאורך המועדף.

מק"ט	ק.ח×ק.פ×אורך (ממ)(ממ)(מ׳)	אורך עבודה מקס׳ L+S (מ׳)	פיצוץ 23°C (MPa)	לחץ עבודה מקס׳ (MPa)	סליל L (ממ)	סליל S (מ׳)	סליל D (ממ)
AT4-04	4×2.5×10	6	5.0	<1.2	540	5.5	30
AT4-06	6×4×10	7	4.4	<1.0	540	6.5	45
AT4-08	8×6×10	7	3.1	<0.78	510	6.5	67
AT4-10	10×7.5×10	7	3.1	<0.78	400	6.6	95

אביזרי סליל AT1

מחברים ייעודיים לחיבור צינורות סליל AT1 — כולל חרוט להתקנה.

M — מחבר נקבה

מק"ט	ק.ח×ק.פ צינור (ממ)	תבריג	φd (ממ)	משושה S1 / S2	משקל (ג)
M-6-PT1/4	7.6 × 6	Rc 1/4	5.0	16 / 14	38
M-9-PT3/8	11 × 9	Rc 3/8	7.5	19 / 19	71
M-12-PT1/2	15 × 12	Rc 1/2	10.5	25 / 23	123

O — מחבר זכר

מק"ט	ק.ח×ק.פ צינור (ממ)	תבריג	φd (ממ)	משושה S1 / S2	משקל (ג)
O-6-PT1/8	7.6 × 6	R 1/8	5.0	12 / 14	33
O-6-PT1/4	7.6 × 6	R 1/4	5.0	14 / 14	38
O-9-PT3/8	11 × 9	R 3/8	7.5	17 / 19	77
O-12-PT1/2	15 × 12	R 1/2	10.5	22 / 23	124

FM — מחבר נקבה סיבובי

מק"ט	ק.ח×ק.פ צינור (ממ)	תבריג	φd (ממ)	משושה S1 / S2	משקל (ג)
FM-6-PT1/4	7.6 × 6	Rc 1/4	4.6	16 / 14 / 14	49
FM-9-PT3/8	11 × 9	Rc 3/8	7.0	19 / 17 / 19	91
FM-12-PT1/2	15 × 12	Rc 1/2	10.0	25 / 22 / 23	161

FO — מחבר זכר סיבובי

מק"ט	ק.ח×ק.פ צינור (ממ)	תבריג	φd (ממ)	משושה S1 / S2	משקל (ג)
FO-6-PT1/4	7.6 × 6	R 1/4	4.6	14 / 14 / 14	44
FO-9-PT3/8	11 × 9	R 3/8	7.0	17 / 17 / 19	86
FO-12-PT1/2	15 × 12	R 1/2	10.0	22 / 22 / 23	143

חרוט (כלי התקנה)

יש להתקין אביזרי סליל AT1 על ידי הידוק אום החיבור ביד, ולאחר מכן להשתמש במפתח ברגים להידוק עד הסוף.

מק"ט	ק.ח צינור מתאים (ממ)
S-06T	7.6
S-09T	11.0
S-12T	15.0

יישומים

ציוד הידראולי ופנאומטימערכות שימון מרכזיותצינורות ציוד צביעהצנרת מפעל כימיכלי אוויר (מברגים, פטישים)חלקים נעים של רובוטיםבקרה פנאומטית רב-צירית (סדרת AC)שרשראות כבלים של רובוט ריתוךקווי אוויר ונוזלים לרכבמכונות אריזה

בקש הצעת מחיר

ספר לנו את ה-OD, דופן, סוג לחץ, טמפרטורה ואורך נדרש — Koto תגיב תוך יום עסקים אחד.

צרו קשר

הורד קטלוג מלא

טבלאות מפרטים מלאות עבור AS1, AS2, AS4, AC1, AC2, AT1, AT4 — כולל סדרת אינצ׳ ואביזרי סליל.

Junkosha-ITFAE.pdf
